Tabuľka
veľkostí
ECLISSE je možné používať so všetkými rozmermi konštrukcií.
Keďže vo svete sa používajú rôzne rozmery konštrukcií pre sadrokartón a murivo, je dôležité, aby ste si podrobne preštudovali tieto informácie.
Sadrokartónová stena a konečná hrúbka steny
Keďže vo svete sa používajú rôzne rozmery konštrukcií pre sadrokartón, je dôležité, aby ste si podrobne preštudovali tieto informácie. Sadrokartónové steny pozostávajú z drevenej alebo oceľovej konštrukcie, ku ktorej je pripevnený sadrokartón.
Oceľová konštrukcia preberá funkciu konštrukcie a dvere sú zavesené z vrchnej koľajnice. Puzdrá ECLISSE je možné používať s oceľovými alebo drevenými konštrukciami. Na fotografii môžete vidieť, ako vyzerá pred montážou sadrokartónu.

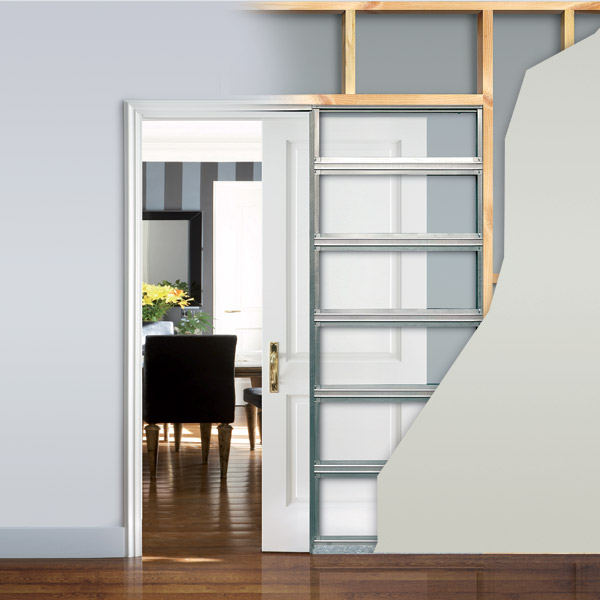

Drevená koštrukcia

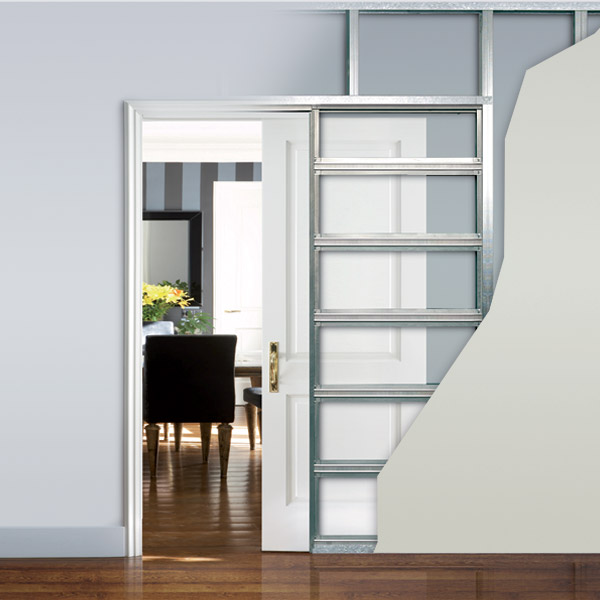

Oceľová konštrukcia
Rozmery konštrukcie
ECLISSE je možné používať so všetkými rozmermi konštrukcií.
Pozrite nasledujúcu tabuľku:
Drevená/Kovová konštrukcia pre sadrokartónovú stenu
| Konštrukcia pre SDK (S) | Vnútorný Priechod (IP) |
|---|---|
|
70 mm |
54 mm |
|
75 mm |
58 mm |
|
95 mm |
79 mm |
|
100 mm |
83 mm |
Vložením do sadrrokartónovej konštrukcie a následným opláštením jenou vrstvou SDK platňami dosiahneme požadovanú hrúbku steny. Tu je príklad pri pužití štandarnej hrúbky SDK platní 12,5 mm
- 75 mm konštrukcia plus 12,5 mm sadrokartonová doska na každú stranu vytvára dokončenú stenu 100 mm.
- 100 mm konštrukcia plus 12,5 mm sadrokartonová doska na každú stranu vytvára dokončenú stenu 125 mm.

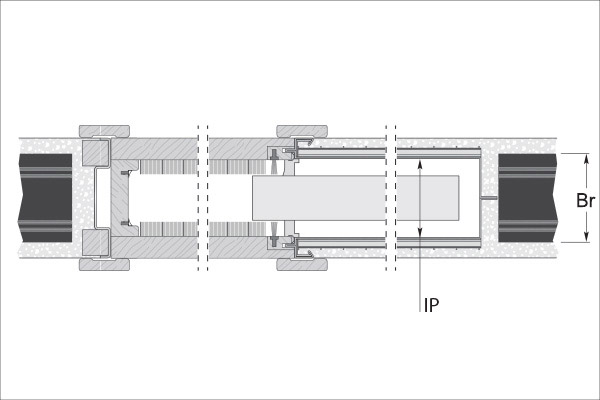

Hrúbka tehly pre murovanú stenu
| Tehla (B) | Vnútorný Priechod (IP) |
|---|---|
|
60 mm |
54 mm |
|
80 mm |
72 mm |
|
100 mm |
89 mm |
|
120 mm |
114 mm |
